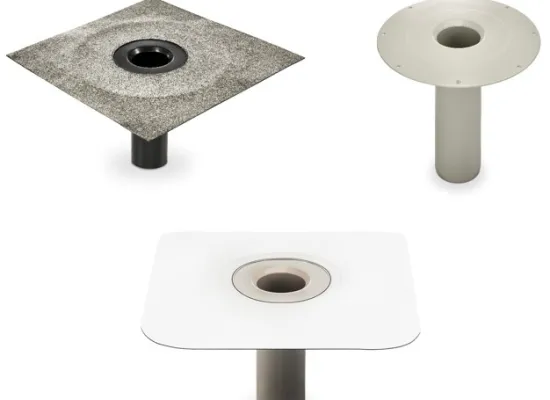

Dachentwässerung Abläufe

Senkrechte Entwässerungsformteile zur optimalen Verbindung mit PVC oder TPO (PP) Dachabdichtungen, Bitumen-Formteile (rund) mit aufkaschiertem Polymerbitumenflansch für Einetagige Entwässerung, Zweietagige Entwässerung mit Lippendichtungen, Aufstockelement Gully mit Dichtungen, Ablauf/Aufstockelement bei Sanierungen.

Ablauf TPO- PVC- Bitumen Senkrechte Entwässerungsformteile für eine sichere Ausbildung von Freispiegelentwässerungen. Dachwasserabläufe für eine einfache senkrechte Entwässerung der Dachfläche. Entwässerung senkrecht durch das Dachpaket. Weiterführender Anschluss an ein Rohrsystem zur...

Ablauf TPO- PVC- Bitumen
Senkrechte Entwässerungsformteile für eine sichere Ausbildung von Freispiegelentwässerungen.
Dachwasserabläufe für eine einfache senkrechte Entwässerung der Dachfläche. Entwässerung senkrecht durch das Dachpaket. Weiterführender Anschluss an ein Rohrsystem zur Wasserableitung oder Einbau als Aufstockelement an einen Dachgully. Abhängig von der Einbausituation ist auf eine entsprechende Rückstausicherheit zu achten.
Kunststoffformteil zur optimalen Verbindung mit PVC oder TPO (PP) Dachabdichtungen.
Bitumen-Formteile (rund) mit aufkaschiertem Polymerbitumenflansch zur homogenen Verbindung mit der Dachabdichtung. Mit allen Bitumen- und Polymerbitumenbahnen am Markt kombinierbar.

Leistungsmerkmale / Vorteile: Witterungsbeständig, UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung, Kälteschlagzäh.

Anwendung: Einetagige Entwässerung, Zweietagige Entwässerung mit Lippendichtungen, Aufstockelement Gully mit Dichtungen, Ablauf/Aufstockelement bei Sanierungen.

Verlegung: Spannungsfreie Montage mit dem Untergrund. TPO (PP) und PVC direkt anschweißen an Dachabdichtung.
Bitumen-Notüberlauf mit aufkaschiertem Bitumenflansch homogen und fingerförmige Einbindung in das Abdichtungspaket (zwischen Verstärkungslage und 1. und. 2 Abdichtungslage) für maximaler Sicherheit vor Wassereintritten.

Produkdateien herunterladen

amann_ablauf-tpo-pvc-bit_beschreibung-datenblatt_26.11.2024.pdf

PDF • 366.33 KB

Download

amann_suconexo-ablauf-tpo-pvc_beschreibung-datenblatt_26.11.2024.pdf

PDF • 318.79 KB

Download

Ablauf 50 TPO (PP)

Ablauf 50 TPO (PP)
Außen-DM 50 mm, 320 mm lang

Ablauf senkrecht für Freispiegelentwässerung. Kunststoffformteil aus TPO (PP), zum direkten anschweißen an die Dachabdichtung. Anwendung: Einetagige Entwässerung, Zweietagige Entwässerung mit Lippendichtungen, Aufstockelement Gully mit Dichtungen, Ablauf/Aufstockelement bei Sanierungen.
Außen-DM 50 mm, 320 mm lang

Ablauf 75 TPO (PP)

Ablauf 75 TPO (PP)
Außen-DM 75 mm, 320 mm lang

Ablauf 90 TPO (PP)

Ablauf 90 TPO (PP)
Außen-DM 90 mm, 320 mm lang

Ablauf 95 TPO (PP)

Ablauf 110 TPO (PP)
Außen-DM 95 mm, 320 mm lang

Ablauf 110 TPO (PP)

Ablauf 110 TPO (PP)
Außen-DM 110 mm, 320 mm lang

Ablauf 125 TPO (PP)

Ablauf 125 TPO (PP)
Außen-DM 125 mm, 320 mm lang

Ablauf 160 TPO (PP)

Ablauf 160 TPO (PP)
Außen-DM 160 mm, 320 mm lang

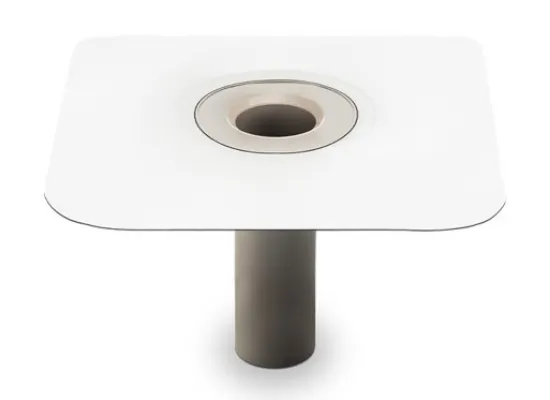

SUCOnexo Ablauf 75 TPO-PP

SUCOnexo Ablauf 75 TPO-PP
Ablauf DN 75 mm mit SUCO-TPO Folienflansch, Rohrlänge 320mm

SUCOnexo Ablauf senkrecht für Freispiegelentwässerung. Kunststoffformteil mit SUCO-TPO Folienflansch, zum direkten verschweißen mit der Dachabdichtung. Anwendung: Einetagige Entwässerung, Zweietagige Entwässerung mit Lippendichtungen, Aufstockelement Gully mit Dichtungen, Ablauf/Aufstockelement bei Sanierungen.
Außen-DM 75 mm, 320 mm lang

SUCOnexo Ablauf 110 TPO-PP

SUCOnexo Ablauf 110 TPO-PP
Ablauf DN 110 mm mit SUCO-TPO Folienflansch, Rohrlänge 320mm

Rohrverlängerung z.B. 700 / bis 800 mm

Rohrverlängerung z.B. 700 / bis 800 mm
für Abläufe, Speier, Notüberläufe
Durchmesser: mm
Sonderrohrlänge: mm

Rohrverlängerung für Abläufe DN 50 - 160 mm (lange Ausführung bis 800mm) senkrecht für Freispiegelentwässerung. Kunststoffformteil aus TPO (PP), zum direkten anschweißen an die Dachabdichtung. Anwendung: Einetagige Entwässerung, Zweietagige Entwässerung mit Lippendichtungen, Aufstockelement Gully mit Dichtungen, Ablauf/Aufstockelement bei Sanierungen.

Ablauf 50 PVC

Ablauf 50 PVC
Außen-DM 50, 320 mm lang

Ablauf senkrecht für Freispiegelentwässerung. Kunststoffformteil aus PVC, zum direkten anschweißen an die Dachabdichtung. Anwendung: Einetagige Entwässerung, Zweietagige Entwässerung mit Lippendichtungen, Aufstockelement Gully mit Dichtungen, Ablauf/Aufstockelement bei Sanierungen.
Außen-DM 50 mm, 320 mm lang

Ablauf 75 PVC

Ablauf 75 PVC
Außen-DM 75, 320 mm lang

Ablauf 90 PVC

Ablauf 90 PVC
Außen-DM 90 mm, 320 mm lang

Ablauf 95 PVC

Ablauf 95 PVC
Außen-DM 95 mm, 320 mm lang

Ablauf 110 PVC

Ablauf 110 PVC
Außen-DM 110 mm, 320 mm lang

Ablauf 125 PVC

Ablauf 125 PVC
Außen-DM 125 mm, 320 mm lang

Ablauf 160 PVC

Ablauf 160 PVC
Außen-DM 160 mm, 320 mm lang

SUCOnexo Ablauf 75 PVC

SUCOnexo Ablauf 75 PVC
Ablauf DN 75 mm mit SUCO-PVC Folienflansch, Rohrlänge 320mm

SUCOnexo Ablauf senkrecht für Freispiegelentwässerung. Kunststoffformteil mit SUCO-PVC Folienflansch, zum direkten verschweißen mit der Dachabdichtung. Anwendung: Einetagige Entwässerung, Zweietagige Entwässerung mit Lippendichtungen, Aufstockelement Gully mit Dichtungen, Ablauf/Aufstockelement bei Sanierungen.
Außen-DM 075 mm, 320 mm lang

SUCOnexo Ablauf 110 PVC

SUCOnexo Ablauf 110 PVC
Ablauf DN 110 mm mit SUCO-PVC Folienflansch, Rohrlänge 320mm

Rohrverlängerung z.B. 700 / bis 800 mm

Rohrverlängerung z.B. 700 / bis 800 mm
für Abläufe, Speier, Notüberläufe
Durchmesser: mm
Sonderrohrlänge: mm

Rohrverlängerung für Ablauf (lange Ausführung bis 800mm) senkrecht für Freispiegelentwässerung. Kunststoffformteil aus PVC, zum direkten anschweißen an die Dachabdichtung. Anwendung: Einetagige Entwässerung, Zweietagige Entwässerung mit Lippendichtungen, Aufstockelement Gully mit Dichtungen, Ablauf/Aufstockelement bei Sanierungen.

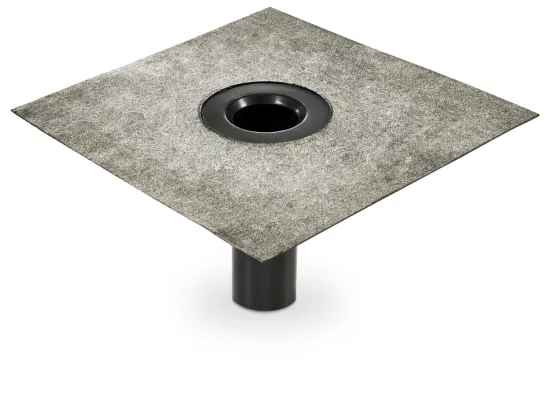

Ablauf 50 Bitumen

Ablauf 50 Bitumen
Außen-DM 50, 320 mm lang

Ablauf senkrecht für Freispiegelentwässerung. Kunststoffformteil mit Elastomerbitumenflansch, zum Einbinden in die Dachabdichtung. Anwendung: Einetagige Entwässerung, Zweietagige Entwässerung mit Lippendichtungen, Aufstockelement Gully mit Dichtungen, Ablauf/Aufstockelement bei Sanierungen.
Außen-DM 50 mm, 320 mm lang
